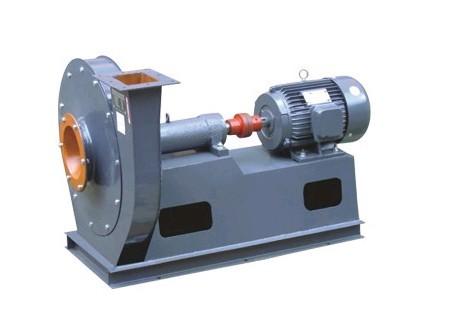

9-28型高壓離心風機用途：
本風機的能量范圍是：單吸——2200m³/h，雙吸——60萬m³/h，壓力范圍是：3430~19700Pa。
1、一般用于鍛冶爐及高壓強制通風。
2、物料輸送。
3、水泥室外分解工藝（№16以上）輸送空氣及其它適應本風機的氣體。
9-28型高壓離心風機型式：
1、本風機均為單吸入，通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13個機號。
2、風機通常制成右旋和左旋兩種型式。
3、風機的出口位置以機殼的出口角度表示，“左”、“右”風機機殼制成0度、45度、90度、135度、180度、225度。
9-28型高壓離心風機結構：
風機主要由葉輪、機殼、進風口、支架等組成。
（1）葉輪：9－28型風機為16片葉片，屬前彎型。葉輪擴壓器外緣最高圓周線速度不得超過140m/s。
（2）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
（3）傳動組：由主軸、軸承箱、聯軸器等組成。
（4）機殼：用普通鋼板焊接成蝸形殼整體。
9-28型高壓離心風機局限：
1、被輸送介質的溫度不高于180℃。
2、介質中含塵土量及硬質顆粒不高于150mg/m³.
3、被輸送氣體中不含粘性物質。
4、被輸送氣體不得有易爆、易燃和腐蝕的氣體。
注：鋼冶煉等特殊場合使用的高溫風可須改用耐熱、高強度材料。
型 式：本風機有單吸和雙吸兩種。由小到大依此排列機號有：№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、 18、20、21、22、23、24共20個機號。可制成左、右旋兩種型式，出風口角度有左右0°、45°、90°、135°180°、225°六種角度供您選擇。
9-28型高壓離心風機特點：
9-28型高壓離心風機是節能產品，其性能完全滿足風機 FW-27 型、通用風機 9-26 型的氣動性能，并具有效率高、燥聲低、性能曲線平坦、流量調節范圍大、高效區寬廣等特點。
9-28型高壓離心風機參數
|
機號 |
轉速r/min |
全壓 Pa |
流量 m³/h |
電動機 |
|
9-28 4A |
2900 |
3893-3452 |
2198-4122 |
型號 |
功率KW |
|
Y112M |
4-7.5 |
|
Y132S2-2 |
|
9-28 4.5A |
2900 |
4933-4374 |
3130-5868 |
Y132S2-2 |
7.5-11 |
|
Y160M2-2 |
|
9-28 5A |
2900 |
6090-5394 |
4293-8050 |
Y160M2-2 |
15-18.5 |
|
Y 160L-2 |
|
9-28 6.3A |
2900 |
9670-8571 |
8588-16103 |
Y225M-2 |
45-75 |
|
Y280S-2 |
|
9-28 7.1D |
2900 |
12278-10886 |
12293-23049 |
Y280S-2 |
75-110 |
|
Y315S-2 |
|
9-28 8D |
2900 |
15583-13818 |
17585-32972 |
Y315M1-2 |
132-200 |
|
9-28 8D |
1450 |
4933-4374 |
8793-16486 |
Y180M-4 |
18.5-30 |
|
Y200L-4 |
|
9-28 10D |
1450 |
6090-5394 |
17173-32199 |
Y250M-4 |
55-75 |
|
Y280S-4 |
|
9-28 11.2D |
960 |
3344-2972 |
15974-29950 |
Y225M-6 |
30-37 |
|
9-28 12.5D |
1450 |
9513-8434 |
33541-62889 |
Y355M2-4 |
160-250 |
|
9-28 14D |
1450 |
11935-10582 |
47123-88355 |
Y355M2-4 |
250 |
|
9-28 16D |
960 |
6835-6061 |
46570-87319 |
Y355L2-6 |
160-250 |
|
9-28 17D |
1450 |
17594-15593 |
84371-158195 |
|
|
注意：訂購時請再次確認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
