用途

9-28 I型離心通風機一般用于鍛冷爐高強制通風、物料輸送及輸送空氣或無腐蝕性、 不自燃、不含粘性和纏繞纖維之氣體，輸送介質溫度-般不超80^oC,介質中所含塵土及硬 質細顆粒物不大于150mg∕∏₁3c其中No16以上改用耐熱高強度材料后可用作水泥宦外分解工 藝和鋼鐵冶煉等特殊場合。

型式

本風機為單吸入和雙吸入兩種形式c機號有No4、4.5、5、5.6、6.3、7.1、8、9、10、 11.2. 12.5、14、16、17、18、20、21、22、23、24,共 20 個機號組成。

每個機號均可制成右旋或左旋兩種型式：從電機一端正視，葉輪順時針方向旋轉者稱 右轉風機，以“右”表示，反之，稱左轉風機，以“左”表示。

風機的出風口位置以機殼的出口角度表示，“右”，“左”均可制成0'、45。、90。、135 ^o、180°、225° 共 6 種角度。

風機的傳動方式為：No4~6.3為A式，No7.1~16為D式，No20~24為F式。

如上述現有機號、出風口角度、傳動方式均不能滿足您的需要，我廠有能力為您現場 設計，直至您滿意為止。

結構

Nω 4 A ~6.3A主要由葉輪、機殼、進風口、支架等組成。

No 7. ID ~16 D主要由葉輪、機殼、進風口、傳動組等組成。

No 20 F ~24 F主要由葉輪、機殼、進風口、進氣箱、傳動組等組成。根據用戶所 需，亦可帶調節門。

葉 輪 一 由長短各16個葉片、平板后盤和前盤焊接成型，并經靜、動平衡校正和 超速運轉試驗，運轉平穩可靠。

機殼一 用普通鋼板焊接成蝸形殼整體，用于高溫風機可根據溫度情況選擇耐熱 材料，機殼亦可制成分體。

進風口 — 作成收劍式流線形整體結構，用螺栓與前蓋板組固定。

傳動組 — 由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可用優質鋼或耐 熱鋼制成，釆用滾動軸承或滑動軸承。滾動軸承用軸承潤滑脂潤滑，滑動軸承用稀油潤滑。

安裝調試和運轉

1.       安裝前：

應對風機各部件進行全面檢査，如：機件是否完整，葉輪與機殼的旋向是否一致，各 部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等，如發現 問題立即予以修復。

2.       安裝時：

注意檢查機殼，殼內不應有掉入和遺留的工具或雜物，在一些結合面上為防止生銹、 減少拆卸困難，應涂一層潤滑油或機械油。風機與地基結合面，進出管道聯接而均應調整 使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證水平位 置。

3.       安裝要求：

(1)      按圖紙所示位置和尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和 徑向間隙尺寸。

(2)     安裝后試撥傳動組，檢査是否有過緊或與固定部分刮蹭現象，如冇應排除之。

(3)     風機的試運轉：

全部安裝完畢，在總檢合格后，方可進行試運轉。

通風機所選用的功率系指在特定工況下，加上機械損失與應有的安全系數而言，為防 止電機因過載被燒，在風機啟動和試運轉時必須在無載荷即：將進風調節門關閉，出風調 節門稍開的情況下進行，如無異振、異味、異響和漏電、漏氣、漏水等反?，F(xiàn)象時，再逐 步將閘門開啟，到規定的工況為止，在運轉過程中應嚴格控制電流，不得超標，軸承溫升 不得大于40^oC,表溫不大于70C。

維護

1.        風機及其系統在完全正常情況下方可運轉：

2.        風機的維護必須停機、斷電且有人監護的條件下進行：

3.        定期清除風機內部積灰、污垢等雜質，并防止銹蝕；

4.        定期加注潤滑脂并緊固松曠螺釘；

5.        風機檢修、試車時嚴禁無關人員及行動不便者在場圍觀:

故障原因

1.          風機振動劇烈：

(1)        風機與電機軸不同心。

(2)        機殼或進風口與葉輪摩擦

(3)        基礎的刖度不夠或不牢固。

(4)        葉輪釗卩釘松動或葉輪變形.

(5)        葉輪軸盤孔與軸配合松動c

(6)        機殼、軸承座與支架、軸承座與軸承蓋等聯接螺栓松動。

(7)        風機進、出風口管道安裝不良，產生共振。

(8)        葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使5失衡。

2.          軸承溫升過高：

(1)        軸承箱振動劇烈。

(2)        潤滑脂質量不良、變質、含有灰生、砂粒、污垢等柴質或壊充域不'%c

(3)        軸承箱蓋、座聯接螺栓之緊力過大或過小。

(4)        軸與滾動軸承安裝歪斜，前•后兩軸承不同心。

(5)        滾動軸承損壞或軸彎曲。

3.          電機電流過大或溫升過高：

(1)        開車時進出氣管道內閘門未關c

(2)        輸入電壓低、電源單相斷電。

(3)        受軸承箱振動劇烈的影響。

(4)        主軸轉速超過額定值。

(5)        氣體密度過大，所含塵土及硬質顆粒物超過150mg∕m?

(6)        氣體中含有粘性物質或纏繞性纖維。

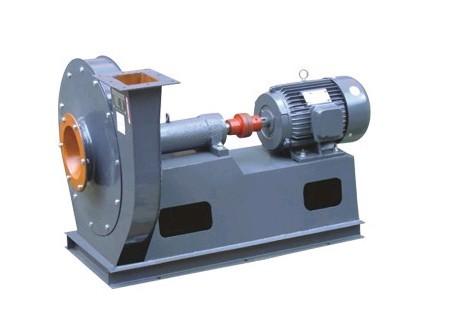

9-28型高壓離心風機參數
