Y4-73 22D引風機性能參數（附圖表）

發布日期:2015年03月28日信息來源：周口市通用鼓風機有限公司點擊數：

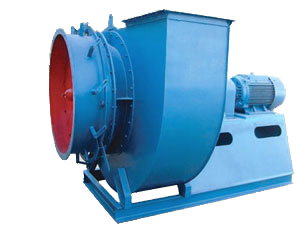

Y4-73 22D引風機

Y4-73 22D風機性能參數表：

22D

960

4256

233000

430

4256

261000

520

4217

290000

4119

319000

550

3962

348000

3697

376000

600

3374

405000

3021

434000

730

2471

177000

240

2471

199000

2442

220000

2383

242000

2295

264000

280

2138

286000

1952

308000

1746

332000

580

1550

141000

125

1550

158000

1540

175000

1500

193000

1442

210000

1353

228000

1226

245000

1098

263000

480

1069

116000

140

1069

131000

1059

145000

1030

159000

991

174000

932

188000

843

202000

755

217000

技術講解：Y4-73鍋爐引風機的應用范圍

本風機主要適用于火力發電廠中2—670t/h蒸汽鍋爐的引風系統。也可用于各種除塵、脫硫‘脫硝、熱能系統，輸送的介質為煙氣或熱空氣，一般不超過250℃。超過250°需采用耐高溫材料定制。F傳動方式的風機是為100～200MW火力發電機組配是在原生產的Y4-73-11№(20—29.5)D的基礎上，重新設計的新型產品。與原系列相比作了如下重大改進設計：

1）將原風機懸臂支承（D式）的傳動方式改為中間支承（F式）的傳動方式，提高了風機動行中的穩定性；尤其對于引風機來說由于葉輪磨損和積灰以后影響轉子的平衡，容易引起風機振動，這一改進尤為重要。

2）通過模型（葉輪外徑D＝1000mm）試驗，增加了適應于該型風機的進氣室，改原進風口的形狀為偏心進風口。過去風機生產廠不制造附帶進氣室，而各電廠自行配置的進氣室多不能適應該風機的工作，容易引起進氣渦流，使風機的機殼、進氣室以及風道產生劇烈的振動，風機工作嚴重惡化，風量、壓力、功率大幅度波動，使設備不能正常運行。使用該系在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效率不得低于85%。

3）在進氣室的進口處裝有5個翼形葉片調節風門，用以調節風機的特性，提高風機的調節效率，調節葉片的支撐處裝有滾動軸承，轉動靈活，使用可靠。

4）由于大部分送風機使用環境溫度較高，軸承容易發熱，因而新系列風機的軸承箱也和引風機一樣采用水冷式。

5）新風機的軸承箱改進了軸封設計，并增加了放氣塞，解決了漏油問題。

6）由于滾動軸承標準的改變，新風機調整了使用滾動軸承的型號，同時由于傳動方式的改變、軸承受力情況更為合理，因而滾動軸承在使用中的問題大為減少。

7）新風機的設計增強了機殼和進氣室的剛性，在機殼的進氣室的外部焊有適當高度的井字格筋板，內部焊有空心管支撐，因而消除了由于機殼剛性不足而產生的振動。

8）考慮到引風機葉輪的塵粒磨損問題，增大了翼形葉片頭部的實心部分，并在葉片靠后盤處增加了防磨板，同時在易磨損處用耐磨焊條堆焊耐磨層，硬度可達48HRC以上，延長了葉輪的使用壽命，滿足電廠使用和維修的要求。

9）按實際情況，新風機設計成進口135度和出口45度的型式，這樣在不動風機主體和進、出口風管的情況下，即可將風機拆除機殼、進氣室、進風口上的一部分，從而將風機的轉子從上部垂直吊出。

更多大型鍋爐風機性能參數請關注：m.gzyhfzs.com
