4-68離心通風機是我們比較常用的風機設備，我們就為大家來提供4-68離心風機的相關信息和參數進行進一步的了解。

4-68型離心通風機的用途

  4-68型離心通風機可用于一般工廠及大型建筑物的室內通風換氣。既可用來輸人氣體，也可用來輸出氣體。所輸送的氣體應為不超過80攝氏度的空氣和其他不自燃的、對人體無害的、

對鋼鐵材料無腐蝕性的氣體口氣體內不許含有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m³。

4-68型離心通風機的形式



  從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示;葉輪逆時針旋轉，則稱左旋風機，以“左”表示。

   風機的傳動方式有ABCD,四種。No2.8~5采用A式傳動，No6.3~12.5采用C、D式傳動，No16、20采用B式傳動。

4-68型離心通風機的結構特點

  機號為No2.8~5的4-68型風機主要由葉輪、機殼、進風口等部分配直聯電動機組成，No6.3~20除上述部分外還有傳動部分。
  (1)葉輪由12片后傾翼形葉片焊接于曲線型輪蓋與平板型的輪盤中間。均為鋼板制造，并經過靜、動平衡校正，空氣性能良好，效率高，運轉平穩。
  (2)機殼是用普通鋼板焊接而成的蝸形體。機殼做成兩種不同型式。No2.8~12.5機殼做成整體，不能拆開。 No16、20的機殼制成兩開式，沿中分水平面分為兩半，用螺栓連接。
  (3)進風口制成收斂式流線型整體結構.裝于風機的側面;與軸向平行的截面為曲線形狀，能使氣體順利進人葉輪，且損失較小。
  (4)傳動部分由主軸、軸承箱、滾動軸承、帶輪或聯軸器組成。

4-68型離心通風機性能與選擇

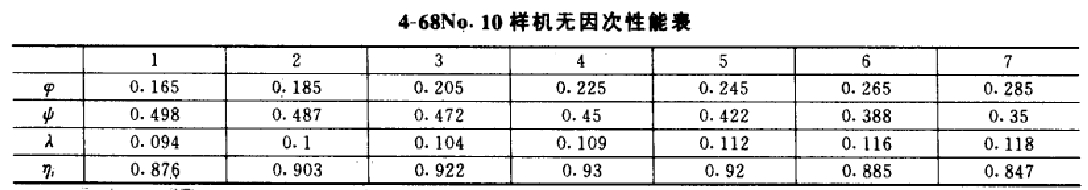

 本樣本只給出No.10樣機的無因次性能表及性能曲線.由此性能表和曲線可計算No.10以上風機的有因次性能參數。

風機性能一般指在標準狀態下輸送空氣的性能。
當使用狀態為非標準狀態時，則必須把非標準狀態的性能換算到標準狀態的性能，然后根據換算性能選擇風機。
